Artikelnummer: MBMCMK48SG3BMS
G 109 044, VdS-Klasse C
G 109 044, EN 50131-2-6 Grad 3
Robuster Aufbaumagnetkontakt im Zinkdruckgussgehäuse, LSA-Schneidklemmtechnik geeignet.
Für Differentialmeldegruppen, sabotagegeschützt, für parallele Aufbaumontage.
Über das eingegossene 2 m lange Kabel erfolgt der Anschluss in Z-Verdrahtung entweder direkt an eine Zentrale oder an eine Auswerteeinheit (je nach Anwendung).
| Kontakt |
1-poliger Schließer |
| Schaltabstand |
15 mm (± 3 mm) |
| Betriebsspannung |
max. 40 V DC |
| Schaltstrom |
max. 500 mA |
| Kontaktbelastbarkeit |
max. 6 W |
| Anschlusskabel |
LIYY 4 x 0,14 mm², Cu verzinnt |
| Kabel |
L 2 m, Ø 3,2 mm |
| Schutzschlauch |
Ø 7 x 930 mm, Stahl verzinkt |
| Abmessungen |
58 x 22 x 12 mm (LBH) |
| Abmessungen Magnet (Ø x T) |
Ø 8 x 30 mm AlNiCo, axial polarisiert |
| Abmessungen Magnet (H x B x T) |
58 x 14 x 12 mm (LBH) |
| Material |
Zinkdruckguss (passiviert), PC GF-10 |
| Temperaturbereich |
-40 °C ... +70 °C |
| Schutzart |
EN-Umweltklasse IIIA, VdS-Umweltklasse III, IP 67 |

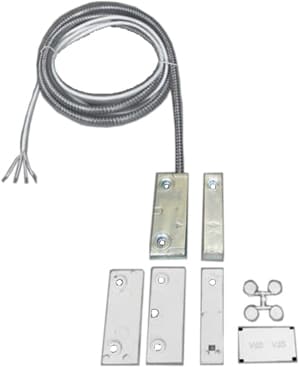

1 Magnetkontakt im Metallgehäuse mit Schutzschlauch, 1 Magnet im Metallgehäuse, 1 Unterlegteil 6 mm, 1 Unterlegteil
2 mm für Magnetkontakt, 1 Unterlegteil 2 mm für Magnet, 1 Set mit 4 Schraubenlochabdeckungen aus Kunststoff, 2 VdS Plombieraufkleber
