Artikelnummer: MBMCMK48SG3
G 109 044, VdS-Klasse C
G 109 044, EN 50131-2-6 Grad 3
10-535, SBSC Alarmklasse 3 (Schweden)
Aufbaumagnetkontakt LSA-Schneidklemmtechnik geeignet. Für Differentialmeldegruppen,
sabotagegeschützt, für parallele Aufbaumontage.
Über das eingegossene 2 m lange Kabel erfolgt der Anschluss in Z-Verdrahtung entweder direkt an eine Zentrale oder an eine Auswerteeinheit (je nach Anwendung).
| Kontakt |
1-poliger Schließer |
| Schaltabstand |
19 mm (± 4 mm) |
| Betriebsspannung |
max. 40 V DC |
| Schaltstrom |
max. 500 mA |
| Kontaktbelastbarkeit |
max. 6 W |
| Anschlusskabel |
LIYY 4 x 0,14 mm², Cu verzinnt |
| Kabel |
L 2 m, Ø 3,2 mm |
| Abmessungen |
8 x 8 x 40 mm |
| Abmessungen Magnet (Ø x T) |
Ø 8 x 30 mm AlNiCo, axial polarisiert |
| Material |
PBT-GF, S-B oder A-B-S |
| Temperaturbereich |
-40 °C ... +70 °C |
| Schutzart |
EN-Umweltklasse IIIA, VdS-Umweltklasse III, IP 67 |

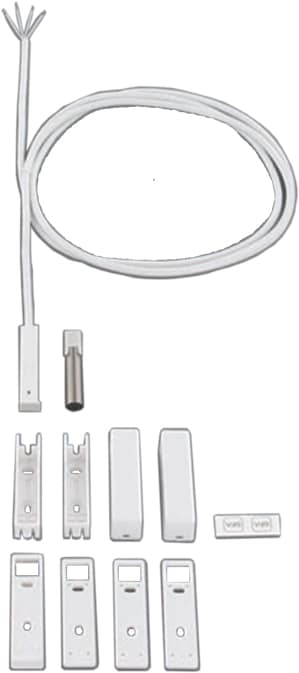

2 Aufbaugehäuse, 2 Kappen, 3 Unterlegteile 2 mm, 1 Unterlegteil 6 mm, 2 VdS Plombieraufkleber
Befestigungsschrauben 4 St., DIN 7982 - 2,9 x 13 - V 2 A
