G109010 (EMT), Klasse C
EN 50131-3, Grad 3, Klasse II

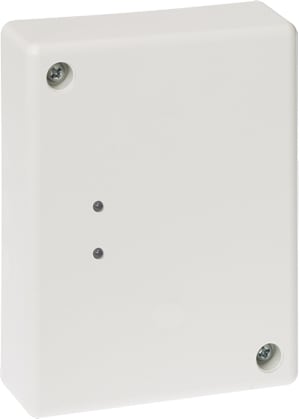

Das 2-Meldergruppen-Modul BUS-2/BUS-1 dient zur Erweiterung einer MB-Secure- oder MB12/24/48/100/256 plus-Einbruchmelderzentrale mit Ansteuerung und Energieversorgung über den BUS.
Über die Meldergruppeneingänge mit Löschfunktion lassen sich Melder mit konventioneller Anschlusstechnik in das BUS-System integrieren (z. B. Kontakte und passive Glasbruchsensoren).
Durch die installationsfreundliche Anschlußtechnik ist eine wirtschaftliche und sichere Montage gewährleistet.
Mit der universellen BUS-Schnittstelle kann das Modul an jeder BUS-2 oder BUS-1 - kompatiblen Zentrale betrieben werden.
- Doppelt ausgeführte Schraub-Steck-Klemmen für BUS-Anschluss
- Meldergruppeneingänge mit je zwei freien Stützpunkten
- Betrieb am BUS-2:
- Betrieb als DUO I/O-Modul
- Betrieb als 5 Eingangsmodul (Kompatibilitätsmodus)
- Betrieb am BUS-1:
- Betrieb wahlweise als Meldergruppen-Anschlussmodul oder Universal-Anschlussmodul
- 2 Meldergruppeneingänge mit Löschfunktion
- Optional Abschlusswiderstände von 4k bis 14k wählbar
- 2 LEDs als MG-Zustandsanzeige oder mit frei programmierbarer Funktion (abhängig von der Betriebsart)
| Betriebsnennspannung |
12 V DC |
| Betriebsnennspannungsbereich |
9 V bis 15 V DC |
| Stromaufnahme bei 12 V DC |
3,5 mA, zusätzlich 0,6 mA pro abgeschlossener Meldergruppe, zusätzlich 1,3 mA pro LED |
| Meldergruppen-Eingang |
mit Löschfunktion, Überwachungsbereich 12k1 +-20% |
| Schutzart nach EN 60529 |
IP40 |
| Umweltklasse gemäß VdS |
II |
| Betriebstemperaturbereich |
-10 °C bis + 55 °C |
| Lagerungstemperaturbereich |
-25 °C bis + 70 °C |
| Abmessungen (B x H x T) |
85 x 109 x 30 mm |
| Farbe |
verkehrsweiß, ähnlich RAL 9016 |
