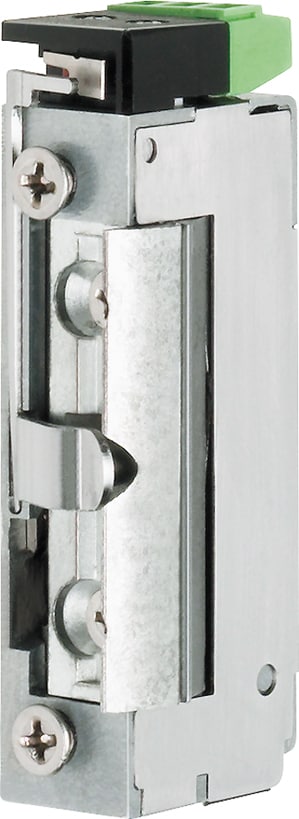

Modell mit Freilaufdiode für Zutrittskontrollanlagen. Rückmeldekontakt als potentialfreier Wechselkontakt. Dieser wird von der Schlossfalle betätigt.
- Radiusfalle, FaFix® 3 mm verstellbar
- Universalspannungen
- Anschluss klemm-/steckbar
- Kompatibel zu gängigen Einsteckschlössern
- Kompatibel zu marktüblichen Schließblechen
- Symmetrische Bauform. Daher DIN links/rechts, sowie waagrecht einsetzbar
| Spannung |
10-24 V AC/DC |
| Dauerstromfest |
11-13 V DC |
| Verstellbare Falle (FF, FaFix®) |
Ja |
| Rückmeldekontakt (RR) |
Ja |
| Bipolare Schutzdiode |
Ja |
| Arbeitsstrom |
Ja |
| Festigkeit gegen Aufbruch |
3750 N |
| Abmessungen (H x B x T) |
74 x 16 x 25,5 mm |
| FaFix® Verstellbereich |
3 mm |
| Falleneingrifftiefe |
5,5 mm |
| Betriebstemperaturbereich |
-15 °C bis +40 °C |
| Einbaulage |
senkrecht und waagerecht |
| Lastzyklen werksinterne Prüfung |
250000 |
| Fixverstellung |
optional |
| Vorlastentriegelung bei AC Betrieb |
200 N |
| Schaltleistung Rückmeldekontakt |
24 V / 1 A |
| Brandschutztauglichkeit |
Nein |
| Nennwiderstand |
43 Ohm |
| Nennstromaufnahme 12 V DC |
280 mA |
| Nennstromaufnahme 24 V DC |
560 mA |
| Nennstromaufnahme 12 V AC |
250 mA |
| Nennstromaufnahme 24 V AC |
500 mA |
| Max. Fallenvorlast AC |
200 N |
| Max. Fallenvorlast DC (stabilisiert) |
50 N |
